    MOS管方向的判斷方法
  • MOS管方向的判斷方法
  •   發布日期: 2021-08-15  瀏覽次數: 2,635

    MOS管方向的判斷方法

    MOS管是壓控流器件,也就是由柵極上所加的電壓控制漏極與源極之間電流MOSFET管是FET的一種,可以被制造為增強型或者耗盡型,P溝道或N溝道共四種類型,但實際應用的只有增強型的N溝道MOS管和增強型的P溝道MOS管。實際應用中,NMOS居多。

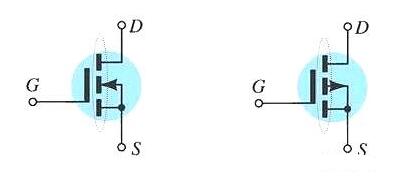

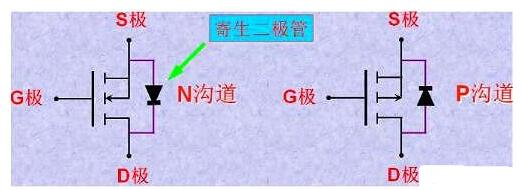

    下圖左邊是N溝道的MOS管,右邊是P溝道的MOS管寄生二極管的方向如何判斷呢?它的判斷規則就是對于N溝道,由S極指向D極;對于P溝道,由D極指向S極。

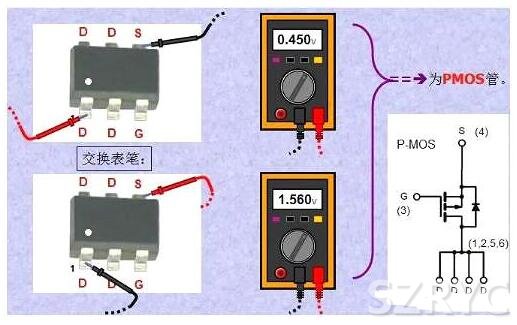

    如何分辨三個極?D極單獨位于一邊,而G極是第4PIN。剩下的3個腳則是S極。它們的位置是相對固定的,記住這一點很有用。請注意:不論NMOS管還是PMOS管,上述PIN腳的確定方法都是一樣的。

    MOS管導通特性導通的意思是作為開關,相當于開關閉合。

    mos管如何控制電流方向

    mos管如何控制電流方向的呢,隨著科技的飛速發展,人們的日常生活已然離不開電子產品,而電子產品在生產的時候都會用到MOS管來精準控制電流。在MOS管實際使用的過程中,MOS管既可用于放大電流,又可以作為電子開關。由于應用廣泛,已然成為電子設備必不可少的電子元件。而在使用過程中,MOS管是通過加在輸入端柵極的電壓來控制輸出端漏極的電流。

    MOS管是電壓控制器件,也就是需要使用電壓控制G腳來實現對管子電流的控制。市面上最常見的是增強型N溝通MOS管,廠家可以用一個電壓來控制G的電壓,MOS管導通電壓一般在2-4V,不過要完全控制,這個值要上升到10V左右。

    mos管如何控制電流方向的基本方法

    用一個控制電壓(比較器同相輸入端)和一個參考電壓(比較器反相輸入端),同時進入電壓比較器(比較器電源接正12V和地,比如LM358當比較器),比較器的輸出經過5.1K電阻上拉后接G腳,如果控制電壓比參考電壓高,則控制MOS管導通輸出電流。

    參考電壓可以來自于采樣電阻,也就是在NMOS的S極接一個大功率小電阻后接地,這個電阻做電流采樣,當電流流過電阻后會形成電壓,把它放大處理后做參考。

    剛開始的時候,電流很小,所以控制電壓比參考電壓高很多。這時候G腳基本上都加了12V,可以使管子迅速導通,在很短時間后,當電流增大逐步達到某個值時,參考電壓迅速上升,與控制電壓接近并超過時,比較器就輸出低電平(接近0V)使管子截止,電流減小。然后電流減少后,參考電壓又下去,管子又導通,電流又增大,周而復始。

    如果你用D/A輸出代替控制電壓,則可以獲得對MOS管的精確控制,以前實現過輸出范圍10-2000mA,步進1mA,輸出電流精度正負1mA的水平。
