采用NV611X系列氮化鎵GaN 半橋應用PCB layout

作者 ：馬坤

郵箱：kuner0806@163.com

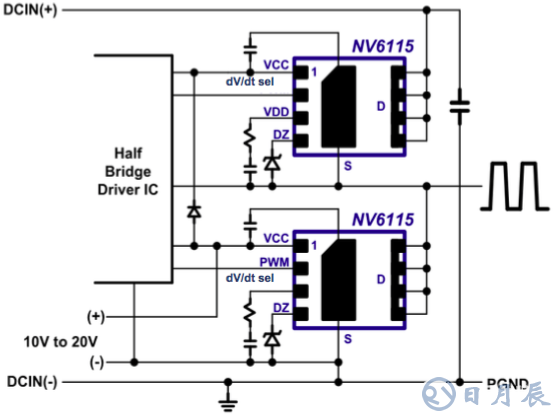

1. NV611X系列 半橋應用電路圖：

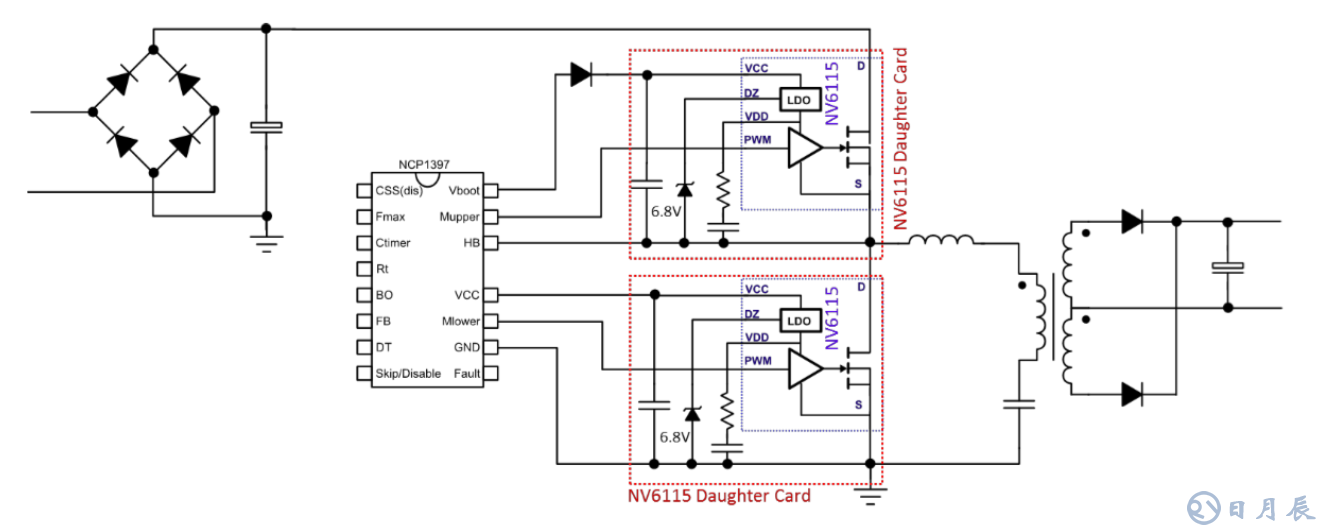

1. 半橋結構應用



應用在半橋電路中，自舉電路是獲得大功率場效應管電源最實用有效的方法；需要注意

a.當?shù)蛪簜?cè)的體二極管激活時，開關節點根據負載電流幅值變負2~4V

b.片上電壓調節器確保穩定的FET柵極電壓

2.NV611X系列半橋應用布局示例

下面的示例圖顯示了半橋配置的正確布局實踐。所有組件和連接均在頂層實現，允許所有其他層僅用于銅區和熱通孔。

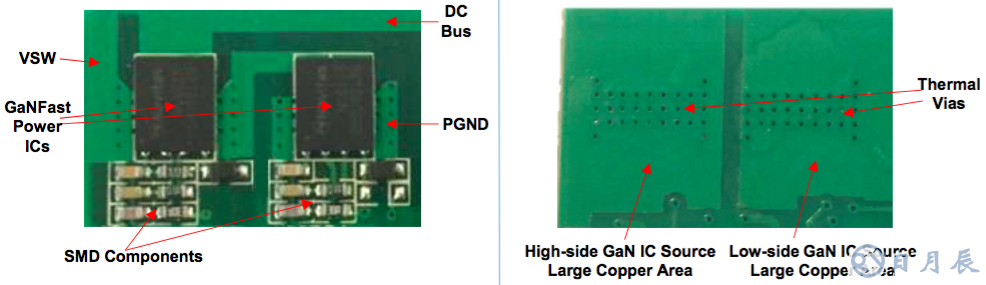

a.頂層PCB                                                                              b.底層PCB

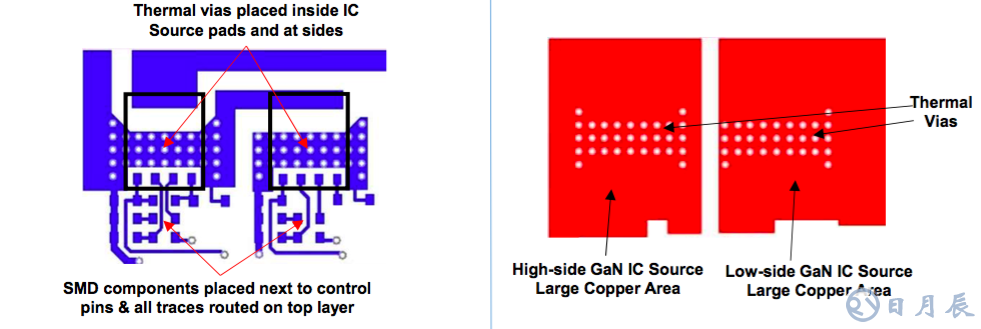

c.頂層 PCB layout                                                                       d.底層PCB layout
