RJ45連接器在我們生活中常常出現，細心的你是否發現了呢？我們電腦用于網絡連接的網線、路由器、交換機都是通過RJ45連接器連接通訊。那么RJ45接口類型您知道幾種？那么您對于RJ45接口的類型了解多少呢，今天軒業連接器為您介紹一下關于RJ45接口類型方面的知識，讓您對RJ45連接器可以有一個更深入的認識。

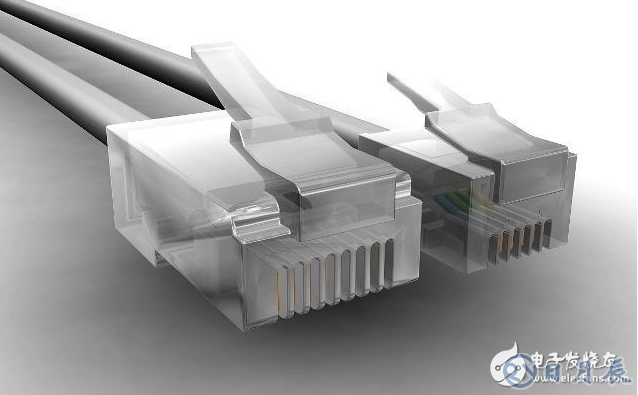

大部分的RJ連接器都是RJ45連接器，用于ethernet連接，8P8C，可以連接4對雙絞線，12mm寬，比RJ11系列要寬一些。RJ45連接器有時也用于電話或RS232連接，也有人用來傳VGA視頻信號。
通用電話連接器屬于RJ11的一種，最開始的時候是美國某公司開發的一種接插件的通用名稱，原名為WExW，外形為6針，WE6W使用全部6個觸點，而WE2W只使用中間兩針，后來成為RJ系列連接器中的一種。
RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor);RJ14使用中間4個觸點，可以連接2對線，表示為6P4C;RJ5使用全部6個觸點，可以連接3對線，表示為6P6C。
有時也可以用這種連接器提供低壓小功率的電源(AC或DC)，常用PIN2和PIN5(黑線和黃線)。一般使用RJ11作為此9.5mm系列的統稱，分別使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C區別觸點數量。電話中還使用一種連接器，用于連接話機和手柄，稱為4P4C(也有人稱作RJ22 ，并與RJ9、RJ10組成一個系列)，有4個觸點，7.5mm寬，比RJ11尺小。
還有一種8P8C連接器稱為RJ61，用于連接雙絞線對。因?yàn)檫@種線序中第3、4對雙絞線中的兩線相距較遠，會引起較大的串?dāng)_，不適合Ethernet這種高頻信號的傳輸。還有一種RJ48連接器，也是8P8C，可用于連接4對T1數據鏈路，每對線可傳輸時分復用的23個話路。
