Triaxis®系列產品
已發展到具有4種不同封裝和7種輸出協議的15款產品，支持汽車和工業產品中的大量位置傳感應用。
Triaxis® 是一種創新型磁性傳感器技術，可通過單個傳感器實現高精度三軸磁場測量。適用于種類繁多的線性、角度和三維應用。
傳統的霍爾效應傳感器只能感應垂直于霍爾效應元件表面，即 IC 和封裝表面的磁通密度。這些單軸器件能夠實現某些應用，但通常需要采用復雜的磁場結構并且存在精度問題，溫度范圍較大時尤為如此（被測磁體的熱漂移所導致）。

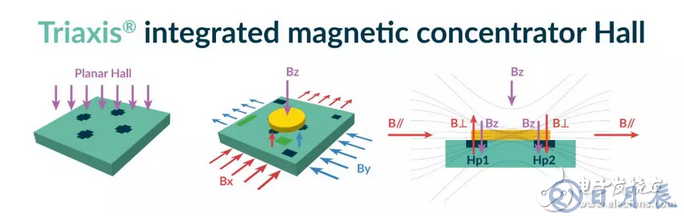

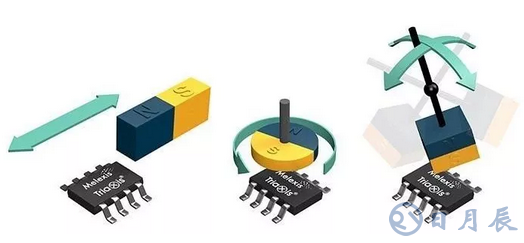

Triaxis® 傳感器采用Melexis獲得專利的創新型磁性傳感器技術，能夠在單個集成電路中測量三個磁通分量（BX、BY 和 BZ）。該過程通過集磁片技術 （IMC®） 來實現。使用三個磁分量，可以構建用于確定旋轉（角度）、線性（行程）甚至操縱桿運動的 2D 或 3D 傳感器，還可以構建可輸出各個磁分量（BX、BY 和 BZ）的 3D 磁力計。
Triaxis® 傳感器的優勢
Triaxis® 傳感器尺寸小、耐高溫，通過調整片上磁場角度計算可實現多種傳感應用。由于角度計算是測量兩個或三個磁通分量之間的相對值，因此測量結果不會受到溫度變化以及磁性和機械（例如氣隙、偏心距）誤差的影響。
完成模塊裝配后，憑借片上參數（例如 4 至 32 點校準）執行額外的校準過程即可獲得出色的線性度和精確度。傳感器具有高度靈敏性和靈活性，支持使用各種磁鐵形狀（圓盤、棒形、方形）和化學物質（鐵氧體、NeFeB、SmCo、AlNiCo.。.），同時可達到較高精度。
采用非接觸式的磁場感應，Triaxis®傳感器對污垢、灰塵、油類、氣體和其他污染物并不敏感。IC 本身可以使用塑料包覆成型或灌封以防受到污染，即使暴露在嚴苛的介質環境中，也能保證很長的使用壽命。
第三代 Triaxis® 位置傳感器
Triaxis® 傳感器歷史悠久，第三代傳感器基于前兩代傳感器進行了實質性的改進，獲得客戶的廣泛贊譽。該系列傳感器采用新型雜散場抗擾模式，可顯著降低或消除電動車中發現的其他磁體或載流導體產生的雜散場的影響，同時分別使用四極或兩極磁體支持軸上旋轉或線性運動。
這種雜散場抗擾模式減少了設計約束，非常適用于電動車應用，滿足 OEM 廠商對高達 4kA/m 的雜散場要求。此外，第三代傳感器工作溫度高達 160°C，可在高溫環境的執行器中使用（例如渦輪增壓器廢氣門），而增強的線性化功能可最大限度降低因機械裝配誤差而產生的精度誤差。
第三代傳感器是首款符合 ASIL-C （SEooC） 標準的產品，改進了 EMC 功能和并增強了熱漂移性能。
Triaxis®是一種通過單個傳感器實現高精度 3 軸磁場測量的獨一無二的創新型磁傳感器技術。
觀看視頻：https://v.qq.com/x/page/x0848h0q5wv.html

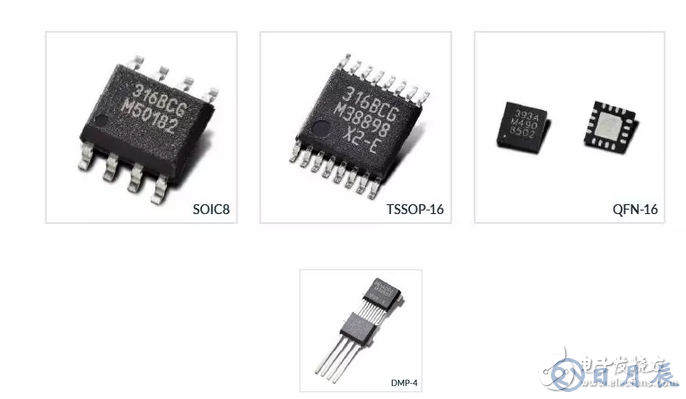

Triaxis® 傳感器封裝
IC 封裝類型多樣，涵蓋范圍從工業標準 SOIC-8、TSSOP-16 和 QFN-16 到 Melexis 雙模封裝 （DMP-4）。SOIC-8、QFN-16 和 DMP-4 都包含一顆單傳感器芯片。TSSOP-16 包含兩顆完全獨立的傳感器芯片，具有獨立的電源、接地和輸出引腳，可為需要更高級別安全性或可用性的系統實現冗余操作。DMP-4 旨在通過焊接直接連接到連接器引線框進行集成而不使用 PCB，從而優化封裝、降低系統成本并提高可靠性。
最后值得一提的是，Triaxis® 傳感器符合 ASIL 標準，內置一整套機載診斷器件，可以保證系統安全、正常運行。Melexis 可以提供額外的輔助文檔（安全手冊），證明該傳感器已執行必要的安全分析，符合 ASIL/ISO26262 的要求。
Triaxis® 傳感器主要用于各種汽車位置傳感應用，例如轉向角、踏板位置、電子節氣門體、EGR 閥、變檔桿、渦輪增壓執行器、電機位置、底盤高度等。Triaxis® 同樣適用于非汽車行業，諸如農用車輛和設備、操縱桿、人機接口、重載汽車、叉車、機器人、輪椅、工業起重機等。
