一顆芯片的設計和制造過程通常可以分為以下四個主要部分：

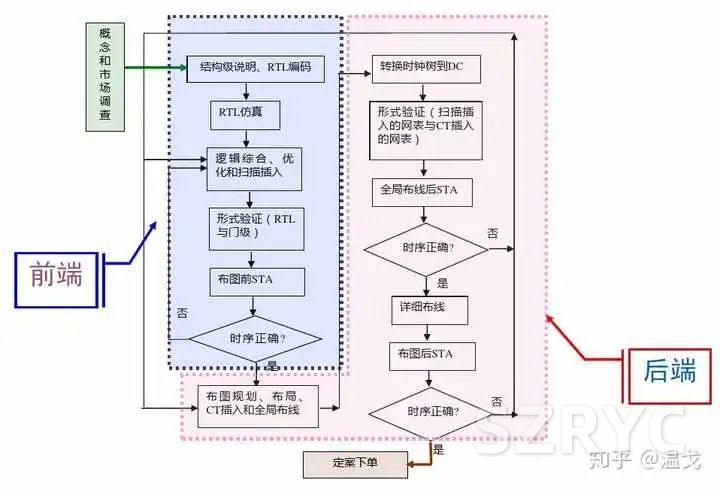

1. **設計**：這是芯片制造過程的初步階段，包括電路設計、邏輯設計、物理設計等步驟。在這個階段，工程師們會使用專門的計算機輔助設計（CAD）工具來設計芯片的電路和邏輯功能。這個階段的目標是創建一個可以滿足特定功能需求的芯片設計。
2. **仿真和驗證**：在設計完成后，工程師們會使用仿真工具來測試和驗證設計的正確性和性能。這個階段可能包括功能驗證、時序分析、功耗分析等步驟。目標是確保設計能夠按照預期的方式工作，并且性能滿足需求。
3. **制造**：一旦設計被驗證并確認無誤，就可以進入制造階段。在這個階段，設計會被轉化為實際的硅芯片。這個過程通常由專門的半導體制造公司（如臺積電、英特爾等）完成，涉及到光刻、蝕刻、離子注入等一系列復雜的物理和化學過程。
4. **封裝和測試**：最后，制造出的芯片會被封裝到塑料或者陶瓷的封裝體中，以便于在電子設備中使用。封裝完成后，芯片會進行一系列的電性能測試和可靠性測試，以確保它們的性能和質量。
以上就是一顆芯片從設計到成型的四個主要部分。需要注意的是，這個過程可能會因?yàn)樾酒念愋秃陀猛径兴煌篌w上的流程是相似的。
